WINKEL 90° VERBUNDROHR 16X16MM, SCHRAUBFITTING (SCHÜTTE)

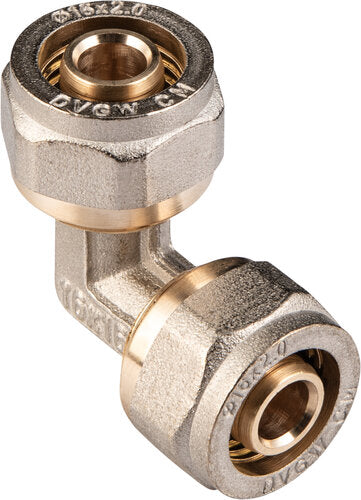

Schütte VRS-Winkel 90°, Verbundrohr 16 × 16 mm – Schraubfitting, komplett

Dieser Winkel verbindet zwei Verbundrohre in 16 mm im rechten Winkel – er hat also kein Gewinde, sondern auf beiden Seiten eine Klemmverschraubung.

⚠️ Und damit ist er ein anderes Bauteil als die Winkel mit Gewinde, auch wenn er gleich heißt – das ist die erste Entscheidung, die Sie treffen müssen:

• Rohr an Rohr, also eine Richtungsänderung innerhalb der Leitung → dieser Winkel. Er kommt dorthin, wo die Leitung um eine Ecke geht, vom Boden in die Wand steigt oder in der Vorwand einen Versatz nimmt.
• Rohr an ein Gewinde – Eckventil, Wandscheibe, Heizkörper, Verteiler → ein Winkel mit Innen- oder Außengewinde. Die führen wir in 1/2" und 3/4".

Zum System selbst, denn das ist der Grund, weshalb heute so viele Leitungen so verlegt werden: Man braucht kein Pressgerät, keine Flamme und keinen Strom – zwei Schlüssel genügen. Verbundrohr besteht aus Kunststoff innen, einer Aluminiumschicht in der Mitte und Kunststoff außen. Es lässt sich von Hand biegen und behält die Form, korrodiert nicht, verkalkt innen kaum – und die Aluminiumschicht macht es sauerstoffdicht, was bei Heizungsleitungen entscheidend ist, weil Sauerstoff die Stahlteile einer Heizung angreift. Der Schraubfitting dazu: Rohr auf den Stützkörper schieben, Überwurfmutter mit Klemmring festziehen – fertig. Ein Pressfitting bräuchte eine Maschine für mehrere Hundert Euro, ein Kupferrohr offene Flamme in der Wohnung.

Vier weitere Handgriffe: Beide Rohre bis zum Anschlag aufschieben – halbe Einstecktiefe hält nicht. Überwurfmuttern fest, aber nicht mit Gewalt anziehen; ein überdrehter Klemmring verformt sich und dichtet danach schlechter, nicht besser. Biegeradien einhalten und das Rohr nicht knicken – ein geknicktes Verbundrohr ist Abfall, weil die Aluschicht bricht. Und überlegen Sie, ob Sie den Winkel wirklich brauchen: Verbundrohr lässt sich biegen und behält die Form – eine weite Biegung ist strömungstechnisch besser als ein 90°-Fitting und spart eine Dichtstelle. Ein Winkel gehört dorthin, wo der Platz für einen Bogen nicht reicht.

Produktmerkmale:

• Produktname: Schütte VRS-Winkel 90°, 16 × 16 mm, komplett
• Marke: Schütte | Hersteller-Nr.: VRS670316N
• Anschlüsse: beidseitig Verbundrohr 16 mm – kein Gewinde
• Bauart: Schraubfitting, komplett mit Klemmteilen

Produktdetails:

• Artikelnummer: 6475037 | EAN: 4035300053193
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Rohr an Rohr – Richtungsänderung innerhalb der Leitung.
• Kein Pressgerät, keine Flamme – zwei Schlüssel genügen.
• Lösbar – anders als ein Pressfitting wiederverwendbar.
• 16 mm – die Größe für einzelne Entnahmestellen und Heizkörper.
• Gewinde-Ausführungen in 1/2" und 3/4" führen wir ebenfalls.

Anwendungsbereich:

Richtungsänderung in Verbundrohrleitungen 16 mm: Ecken und Versatz in Vorwandinstallationen, Übergang Boden auf Wand, Umführungen in Bad, Küche und Heizungsinstallation – Neubau und Bestandssanierung.

Verwendungshinweise:

• ⚠️ Beide Rohrenden rechtwinklig schneiden, entgraten und kalibrieren – zwei Klemmstellen, doppeltes Risiko.
• Rohrschere verwenden – keine Säge, kein Seitenschneider.
• Erst prüfen, ob eine Biegung reicht – sie spart eine Dichtstelle.
• Rohr nicht knicken – die Aluschicht bricht, das Rohr ist Abfall.
• Druckprobe vor dem Zuputzen und Leitungsführung fotografieren.

VRS-Winkel mit Innen- und Außengewinde in 1/2" und 3/4", Rohr-an-Rohr-Winkel in 20 und 26 mm, T-Stücke, Klemmverschraubungen und Übergangsstücke desselben Systems, Rohrscheren und Kalibrierwerkzeug führen wir ebenfalls.
