WINKEL 90° VERBUNDROHR 20MM X 3/4" IG, MESSING VERNICKELT

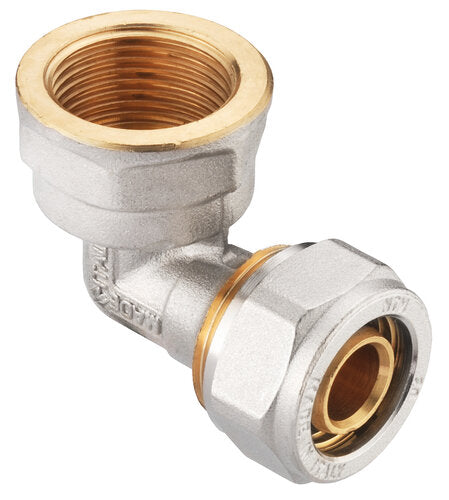

Cornat VRS-Winkel 90°, Verbundrohr 20 mm auf 3/4" Innengewinde – Messing vernickelt, komplett

Das ist die große Gewindeausführung dieser Reihe: Verbundrohr 20 mm auf 3/4" Innengewinde – also ohne Verengung. Und das ist der eigentliche Punkt dieses Artikels: Eine 20er-Verteilleitung behält hier ihren Querschnitt, statt auf 1/2" reduziert zu werden.

Wo man das braucht: überall dort, wo ein Bauteil mit 3/4" Außengewinde angeschlossen wird – und davon gibt es mehr, als man denkt:

• Maschinen-Anschlussventile und Geräteventile tragen am Auslauf 3/4".
• Auslauf- und Zapfventile der Baugröße 1/2" haben am Auslauf ebenfalls 3/4".
• Panzer- und Anschlussschläuche in 3/4".
• Große Armaturen, Durchlauferhitzer- und Speicheranschlüsse.

Zur Rohrgröße 20 mm: 16 mm versorgt eine einzelne Entnahmestelle, 20 mm ist die Verteilgröße, 26 mm nimmt man für Steigleitungen. ⚠️ Und ein Punkt, der gegen den ersten Instinkt geht: Ein zu großes Rohr ist nicht besser. Je größer der Querschnitt, desto mehr Wasser steht in der Leitung – und stehendes Trinkwasser ist hygienisch das Problem, nicht ein knapper Querschnitt. Deshalb geht man so klein wie möglich und so groß wie nötig. Dass dieser Fitting auf 3/4" statt auf 1/2" geht, heißt also nicht „größer ist besser“, sondern schlicht: Er passt zu dem, was auf der anderen Seite sitzt.

⚠️ Die Betriebsgrenzen gehören gelesen, bevor man einbaut:

• Betriebsdruck max. 10 bar – für eine Hausinstallation reichlich (üblich 3 bis 6 bar).
• Betriebstemperatur bis 95 °C – für Trinkwasser und eine normale Heizung (70/55 °C) unproblematisch.
• ⚠️ Nicht für Gas geeignet – Gasleitungen dürfen ausschließlich mit zugelassenen Bauteilen und vom Fachbetrieb erstellt werden.
• ⚠️ Nicht für Solar geeignet – in einem Solarkreis kann bei Stillstand Dampf mit weit über 100 °C stehen.

Produktmerkmale:

• Produktname: Cornat VRS-Winkel 90°, 20 mm × 3/4" IG
• Marke: Cornat | Hersteller-Nr.: VRS670521
• Anschluss 1: Verbundrohr 20 mm | Anschluss 2: 3/4" Innengewinde
• Material: Messing, vernickelt | Lieferung: komplett mit Klemmteilen
• Betriebsdruck: max. 10 bar | Temperatur: bis 95 °C
• Wiederverwendbar | unter Putz verlegbar
• ⚠️ Nicht für Gas und Solar geeignet

Produktdetails:

• Artikelnummer: 2003524 | EAN: 4035300819973
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• 3/4" ohne Verengung – die Verteilleitung behält ihren Querschnitt.
• Innengewinde – für Maschinen- und Auslaufventile, Panzerschläuche.
• Kein Pressgerät, keine Flamme – zwei Schlüssel genügen.
• Wiederverwendbar – anders als ein Pressfitting lösbar.
• Unter Putz verlegbar – ausdrücklich dafür freigegeben.

Anwendungsbereich:

Übergang von Verbundrohr-Verteilleitungen 20 mm auf Bauteile mit 3/4"-Außengewinde: Maschinen- und Auslaufventile, Panzer- und Anschlussschläuche, große Armaturen, Speicher- und Durchlauferhitzeranschlüsse – Trinkwasser- und Heizungsinstallation in Waschküche, Bad, Küche und Bestandssanierung.

Verwendungshinweise:

• ⚠️ Rohrende rechtwinklig schneiden, entgraten und kalibrieren.
• Rohrschere verwenden – keine Säge, kein Seitenschneider.
• Bis zum Anschlag aufschieben, Mutter fest, aber nicht mit Gewalt.
• Rohr nicht knicken – die Aluschicht bricht, das Rohr ist Abfall.
• Druckprobe vor dem Zuputzen und Leitungsführung fotografieren.

VRS-Winkel 20 mm × 3/4" mit Außengewinde von zwei Herstellern, Ausführungen in 1/2", Winkel in 16 und 26 mm, Rohr-an-Rohr-Winkel, T-Stücke, Klemmverschraubungen und Übergangsstücke desselben Systems, Rohrscheren und Kalibrierwerkzeug führen wir ebenfalls.
