WINKEL 90° VERBUNDROHR 26X26MM, MESSING VERNICKELT

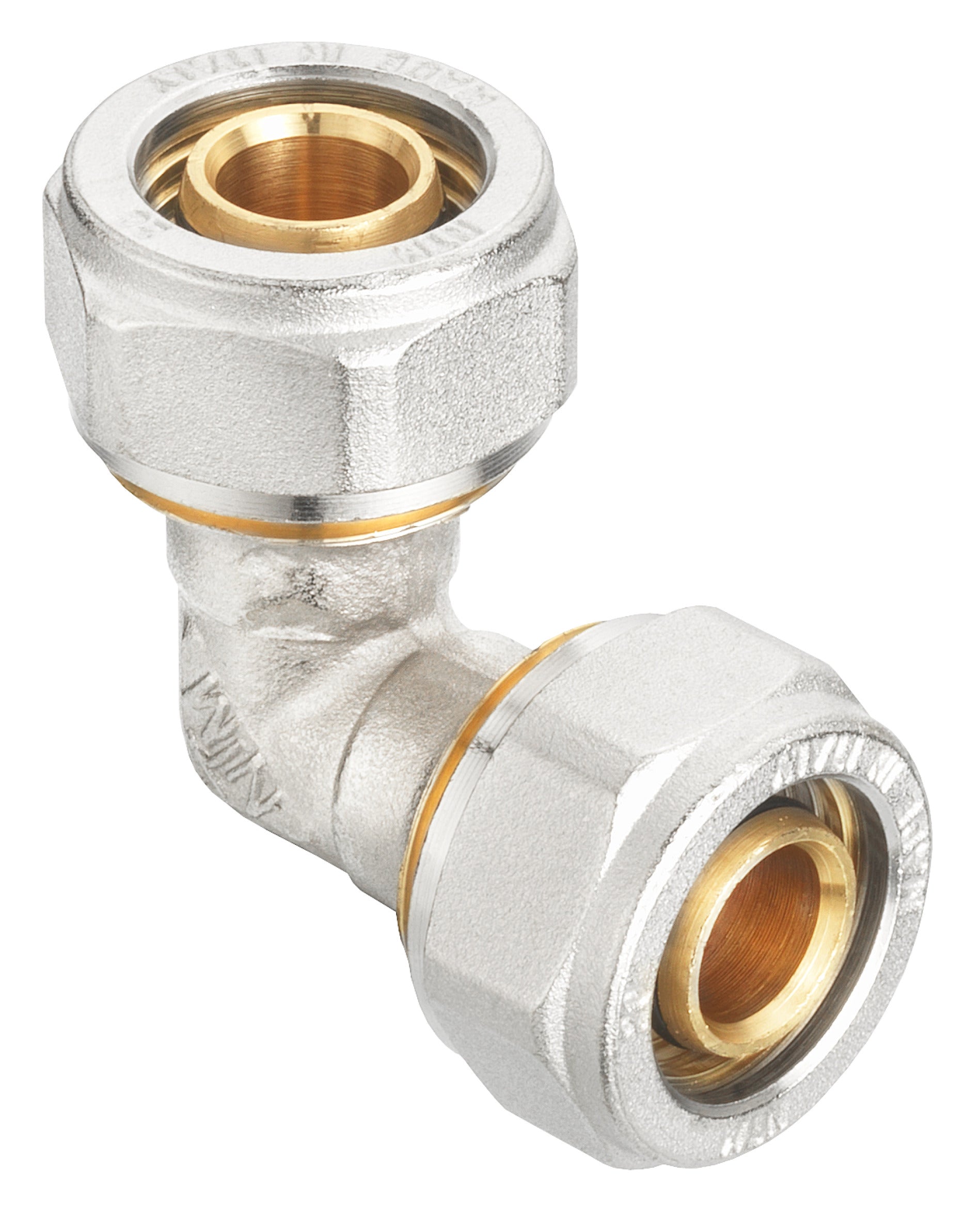

Cornat VRS-Winkel 90°, Verbundrohr 26 × 26 mm – Messing vernickelt, doppelt, komplett

Das ist der größte Winkel dieser Reihe: Er verbindet zwei Verbundrohre in 26 mm im rechten Winkel – ohne Gewinde, mit einer Klemmverschraubung auf jeder Seite.

26 mm ist die Größe der Steig- und Hauptverteilleitungen: die Leitung, die vom Verteiler oder von der Steigleitung aus mehrere Räume versorgt, oder der Strang, der ein Geschoss anbindet. Zum Vergleich: 16 mm versorgt eine einzelne Entnahmestelle, 20 mm eine Verteilleitung innerhalb eines Raumes.

⚠️ Und weil hier viel Wasser durchgeht, lohnt eine Überlegung vor dem Kauf, die eine Dichtstelle und Druckverlust sparen kann: Verbundrohr lässt sich biegen und behält die Form. Eine weite Biegung ist strömungstechnisch deutlich besser als ein 90°-Fitting – gerade bei einer Leitung, die mehrere Entnahmestellen versorgt, summiert sich jeder scharfe Richtungswechsel zu spürbarem Druckverlust. Und eine Biegung hat keine Dichtstelle. Allerdings: Bei 26 mm ist der einzuhaltende Biegeradius so groß, dass man ihn in einer Vorwand oder an einer Wandecke oft schlicht nicht unterbringt – und dann ist dieser Winkel das richtige Bauteil. Biegen Sie ein 26er-Rohr keinesfalls „mit Gefühl“ enger: Ein geknicktes Verbundrohr ist Abfall, weil die Aluschicht bricht – und bei einer Steigleitung ist das ein teurer Fehler.

⚠️ Ein zweiter Punkt, der gegen den ersten Instinkt geht: Ein zu großes Rohr ist nicht besser. Je größer der Querschnitt, desto mehr Wasser steht in der Leitung – und desto länger steht es dort, wenn wenig gezapft wird. Stehendes Trinkwasser ist hygienisch das Problem, nicht ein knapper Querschnitt. Deshalb geht man so klein wie möglich und so groß wie nötig – 26 mm gehört dorthin, wo wirklich mehrere Stränge zusammenkommen, nicht vorsorglich überall hin.

Zum System, falls Sie damit noch nicht gearbeitet haben – und das ist der Grund, weshalb heute so viele Leitungen so verlegt werden: Man braucht kein Pressgerät, keine Flamme und keinen Strom. Zwei Schlüssel genügen. Gerade bei 26 mm ist das ein handfester Vorteil: Ein Pressgerät für diese Größe ist groß, schwer und teuer – und in einem engen Schacht kommt man damit oft gar nicht an die Verbindung heran. Zwei Maulschlüssel passen fast überall hin.

Verbundrohr besteht aus Kunststoff innen, einer Aluminiumschicht in der Mitte und Kunststoff außen: Es korrodiert nicht, verkalkt innen kaum – und die Aluminiumschicht macht es sauerstoffdicht, was bei Heizungsleitungen entscheidend ist, weil Sauerstoff die Stahlteile einer Heizung angreift. Und die Schraubverbindung ist laut Hersteller wiederverwendbar – anders als ein Pressfitting, der beim Öffnen zerstört wird. An einer Steig- oder Verteilleitung zählt das besonders: Dort wird im Lauf der Jahre am ehesten erweitert oder umgebaut.

⚠️ Die Betriebsgrenzen nennt der Hersteller klar, und sie gehören gelesen, bevor man einbaut:

• Betriebsdruck max. 10 bar – für eine Hausinstallation reichlich (üblich 3 bis 6 bar).
• Betriebstemperatur bis 95 °C – für Trinkwasser und eine normale Heizung (70/55 °C) unproblematisch.
• ⚠️ Nicht für Gas geeignet – Gasleitungen dürfen ausschließlich mit zugelassenen Bauteilen und vom Fachbetrieb erstellt werden.
• ⚠️ Nicht für Solar geeignet – in einem Solarkreis kann bei Stillstand Dampf mit weit über 100 °C stehen.

Der Hersteller gibt diese Fittinge zudem ausdrücklich als unter Putz verlegbar an. Bei einer Steigleitung würden wir trotzdem dringend raten: Machen Sie eine Druckprobe, bevor Sie schließen – eine undichte Verbindung in einem zugeputzten Schacht ist der teuerste Fehler, den man an so einer Leitung machen kann. Und fotografieren Sie die Leitungsführung mit Maßen, bevor sie verschwindet.

⚠️ Und der handwerkliche Punkt, an dem Verbundrohr-Verbindungen fast immer scheitern – bei zwei Klemmstellen und der größten Rohrgröße gilt er am stärksten: Jedes Rohrende muss rechtwinklig geschnitten, dann entgratet und kalibriert werden. Beim Ablängen wird das Rohr leicht oval, und die Schnittkante hat innen einen Grat; ein Kalibrierwerkzeug rundet das Ende wieder und bricht die Kante an. Je dickwandiger das Rohr, desto stärker verformt es beim Schneiden – bei 26 mm ist das Kalibrieren also keine Kür, sondern Pflicht. Wer es überspringt, schneidet mit der scharfen Kante die Dichtung des Stützkörpers an, und die Verbindung tropft nach Tagen oder Wochen. Verwenden Sie eine Rohrschere in passender Größe – eine zu kleine Schere quetscht das Rohr, statt zu schneiden.

Zwei weitere Handgriffe: Beide Rohre bis zum Anschlag aufschieben. Überwurfmuttern fest, aber nicht mit Gewalt – ein überdrehter Klemmring dichtet schlechter, nicht besser.

Produktmerkmale:

• Produktname: Cornat VRS-Winkel 90°, 26 × 26 mm, komplett
• Marke: Cornat | Hersteller-Nr.: VRS670326
• Anschlüsse: beidseitig Verbundrohr 26 mm – kein Gewinde, doppelte Klemmverschraubung
• Material: Messing, vernickelt | Lieferung: komplett mit Klemmteilen
• Betriebsdruck: max. 10 bar | Temperatur: bis 95 °C
• Wiederverwendbar | unter Putz verlegbar
• ⚠️ Nicht für Gas und Solar geeignet

Produktdetails:

• Artikelnummer: 2003520 | EAN: 4035300819904
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Größte Größe der Reihe – für Steig- und Hauptverteilleitungen.
• Kein Pressgerät – bei 26 mm besonders wertvoll, auch im engen Schacht.
• Wiederverwendbar – wichtig an Leitungen, die erweitert werden.
• Dort, wo der Biegeradius nicht passt – und 26er darf man nicht knicken.
• Unter Putz verlegbar – vom Hersteller ausdrücklich freigegeben.

Anwendungsbereich:

Richtungsänderung in Verbundrohr-Steig- und Hauptverteilleitungen 26 mm: Schächte, Kellerverteilung, Geschossanbindungen, Vorwandinstallationen mit großem Querschnitt – Trinkwasser- und Heizungsinstallation in Neubau und Bestandssanierung.

Verwendungshinweise:

• ⚠️ Kalibrieren ist bei 26 mm Pflicht – dickwandige Rohre verformen beim Schneiden stärker.
• Rohrschere in passender Größe – eine zu kleine quetscht das Rohr.
• Rohr nicht enger biegen als zulässig – ein Knick macht es zu Abfall.
• Beide Muttern fest, aber nicht mit Gewalt anziehen.
• Druckprobe vor dem Schließen des Schachts – hier besonders wichtig.

Rohr-an-Rohr-Winkel in 16 und 20 mm, T-Stücke in 26 mm, VRS-Winkel mit Innen- und Außengewinde, Klemmverschraubungen und Übergangsstücke desselben Systems, Rohrscheren und Kalibrierwerkzeug führen wir ebenfalls.
