ZN BOGEN 60° GESCHWEIßT 100 MM

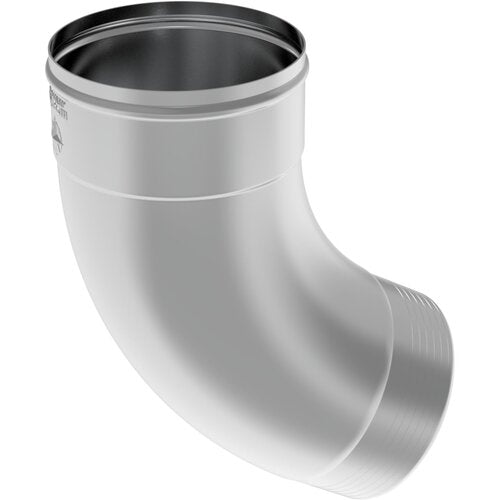

Zambelli Fallrohrbogen 60° geschweißt, DN 100 – Titanzink walzblank

Der 60°-Bogen ist das Standardmaß der Zinkentwässerung – und man braucht ihn praktisch immer paarweise. Der Grund liegt in der Gebäudegeometrie: Die Dachrinne hängt am Dachüberstand, also ein Stück vor der Fassade. Das Fallrohr soll aber an der Wand herunterlaufen. Dieser Versatz wird mit zwei Bögen und einem kurzen Zwischenstück überbrückt – die klassische Konstruktion, die im Handwerk Schwanenhals heißt. Rechnen Sie also von vornherein mit zwei Bögen je Fallrohr.

Die Länge des Zwischenstücks bestimmt den Versatz. Messen Sie den Abstand von der Rinnenmitte zur Wandfläche, bevor Sie zuschneiden. Ist der Dachüberstand sehr groß, kann statt des Zwischenstücks auch ein ganzes Rohrstück nötig werden – dann gehört in diese Schrägstrecke eine eigene Rohrschelle, sonst hängt das Gewicht an den Steckverbindungen.

„Geschweißt“ bezeichnet die Naht des Bogens. Sie ist glatt und hat innen keine Kante, an der sich Laub und Schmutz fängt – was am Bogen besonders zählt, denn genau dort bleibt alles hängen, was durch die Rinne kommt. Ein Bogen ist die typische Stelle, an der ein Fallrohr verstopft.

DN 100 gehört zur 6-teiligen Dachrinne mit 333 mm Zuschnitt. Material: Titanzink, walzblank – ohne Vorbewitterung, bildet an der Luft von selbst die schützende Patina. Dass Bogen und Rohr aus demselben Material bestehen, ist an einer dauerhaft nassen Verbindungsstelle keine Kleinigkeit.

Produktmerkmale:

• Produktname: Zambelli Fallrohrbogen 60°, geschweißt
• Marke: Zambelli
• Material: Titanzink, walzblank
• Nennweite: DN 100 | Winkel: 60°
• Naht: geschweißt | Passende Rinne: 6-teilig / 333 mm

Produktdetails:

• Artikelnummer: 144864
• Herstellernummer: 132000-E-ZAM
• Gewicht: ca. 0,43 kg
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Standardwinkel 60°: Das Maß, mit dem der Schwanenhals gebaut wird.
• Geschweißte Naht: Glatt innen – weniger Verstopfungsgefahr am Bogen.
• Fertiges Formteil: Kein Kanten und Löten auf der Leiter.
• Titanzink: Gleiches Material wie das Fallrohr.
• Systemmaß: DN 100 zur 6-teiligen Rinne.

Anwendungsbereich:

Versatz vom Dachüberstand zur Fassade, Umgehung von Gesimsen, Vorsprüngen und Fensterbänken, Anschluss des Fallrohrs an den Rinnenstutzen, Neubau und Sanierung von Fallrohrstrecken DN 100.

Verwendungshinweise:

• Zwei Bögen je Fallrohr einplanen – einer allein bringt das Rohr nicht an die Wand.
• Versatzmaß vorher messen – daraus ergibt sich die Länge des Zwischenstücks.
• Muffe immer nach oben – sonst läuft Wasser aus der Verbindung.
• Schrägstrecken abstützen – im Schwanenhals hängt sonst alles an den Steckverbindungen.
• Nicht unter rund 10 °C bearbeiten – Titanzink wird in der Kälte spröde.

Denselben Bogen in DN 76 sowie Fallrohre, Rohrverbinder und Rohrschellen führen wir ebenfalls.
